Canvas 制作動態進度加載水球詳解及實例代碼

DIV+CSS佈局教程網 >> 網頁腳本 >> JavaScript入門知識 >> 關於JavaScript >> Canvas 制作動態進度加載水球詳解及實例代碼

編輯：關於JavaScript

Canvas 動態進度加載水球

前言

之前看到一些球型的動態加載的效果，一直想自己動手做一個，正好這段時間重溫了一個Canvas，所以就嘗試了一下。

實現思路

關於水波的實現，使用了sin()函數，通過每一幀不斷的移動sin()函數曲線，實現水波動態效果。然後，通過繪制圓形路徑，進行clip()，實現球型效果。

sin()函數相關

這裡說一下sin()函數的相關基礎，對於繪制水波的影響。

看一下圖，回顧一下中學sin()函數的基礎。

從圖中可以看出，當函數為sin(x)時，值域為[-1, 1]，周期為2π。

當sin(x)乘以一個數，可以改變值域，也就是峰值，如下圖：

系數大於1時曲線更陡峭，小於1大於0時曲線更緩。

當sin(x ± 某個數)時，實現曲線的左右移動，減時右移，加時左移。

當sin(x * 某個數)時，曲線的周期會變化，某個數大於1時，周期變短；某個數小於1大於0時，周期變長。

在一點，sin()是一個周期函數，所以只要不斷的給它值，它就會周期變化。

好了，sin()的數學基礎差不多了，接下來開始步入正題。

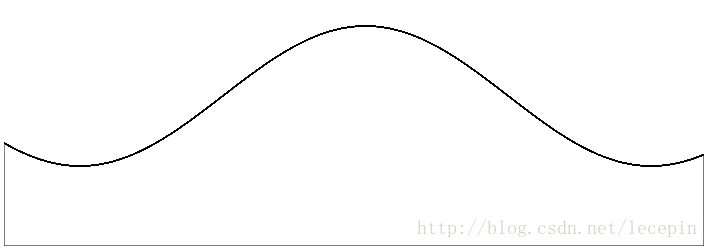

繪制 sin() 曲線

var canvas = document.getElementById('c');
var ctx = canvas.getContext('2d');

//畫布屬性
var mW = canvas.width = 700;
var mH = canvas.height = 300;
var lineWidth = 1;


//Sin 曲線屬性
var sX = 0;
var sY = mH / 2;
var axisLength = mW; //軸長
var waveWidth = 0.011 ; //波浪寬度,數越小越寬
var waveHeight = 70; //波浪高度,數越大越高

ctx.lineWidth = lineWidth;


//畫sin 曲線函數
var drawSin = function(xOffset){
 ctx.save();

 var points=[]; //用於存放繪制Sin曲線的點

 ctx.beginPath();
 //在整個軸長上取點
 for(var x = sX; x < sX + axisLength; x += 20 / axisLength){
  //此處坐標(x,y)的取點，依靠公式 “振幅高*sin(x*振幅寬 + 振幅偏移量)”
  var y = -Math.sin((sX + x) * waveWidth);


  points.push([x, sY + y * waveHeight]);
  ctx.lineTo(x, sY + y * waveHeight);
 }

 //封閉路徑
 ctx.lineTo(axisLength, mH);
 ctx.lineTo(sX, mH);
 ctx.lineTo(points[0][0],points[0][1]);
 ctx.stroke()

 ctx.restore();
};
drawSin()

此處通過waveWidth和waveHeight調節曲線的陡峭度和周期。

加入動態效果

var speed = 0.04; //波浪速度，數越大速度越快

var xOffset = 0; //波浪x偏移量

速度變量和x偏移變量

var y = -Math.sin((sX + x) * waveWidth + xOffset);

修改y點的函數。

var render = function(){
 ctx.clearRect(0, 0, mW, mH);

 drawSin(xOffset);
 xOffset += speed; //形成動態效果
 requestAnimationFrame(render);
}

render()

加入渲染。

百分比控制

因為要加入百分比不同的漲幅效果，所以要對y的坐標時行百分比控制修改。

var dY = mH * (1 - nowRange / 100 );

球型顯示

這裡需要用到clip()進行球型裁切顯示。

ctx.beginPath();
ctx.arc(r, r, cR, 0, 2 * Math.PI);
ctx.clip();

其他

可以通過修改如下變量來修改曲線的形狀以及速度：

var waveWidth = 0.015 ; //波浪寬度,數越小越寬
var waveHeight = 6; //波浪高度,數越大越高
var speed = 0.09; //波浪速度，數越大速度越快

完整代碼

<!doctype html>
<html lang="en">
<head>
 <meta charset="UTF-8" />
 <title>Document</title>
 <style type="text/css">
  #c{
   margin: 0 auto;
   display: block;
  }
  #r{
   display: block;
   margin: 0 auto;
  }
  #r::before{
   color: black;
   content: attr(min);
   padding-right: 10px;
  }
  #r::after{
   color: black;
   content: attr(max);
   padding-left: 10px;
  }
 </style>
</head>
<body>
 <canvas id="c"></canvas>
 <input type="range" id="r" min="0" max="100" step="1">

 <script type="text/javascript">
  var canvas = document.getElementById('c');
  var ctx = canvas.getContext('2d');
  var range = document.getElementById('r');

  //range控件信息
  var rangeValue = range.value;
  var nowRange = 0; //用於做一個臨時的range

  //畫布屬性
  var mW = canvas.width = 250;
  var mH = canvas.height = 250;
  var lineWidth = 2;

  //圓屬性
  var r = mH / 2; //圓心
  var cR = r - 16 * lineWidth; //圓半徑

  //Sin 曲線屬性
  var sX = 0;
  var sY = mH / 2;
  var axisLength = mW; //軸長
  var waveWidth = 0.015 ; //波浪寬度,數越小越寬
  var waveHeight = 6; //波浪高度,數越大越高
  var speed = 0.09; //波浪速度，數越大速度越快
  var xOffset = 0; //波浪x偏移量

  ctx.lineWidth = lineWidth;

  //畫圈函數
  var IsdrawCircled = false;
  var drawCircle = function(){

   ctx.beginPath();
   ctx.strokeStyle = '#1080d0';
   ctx.arc(r, r, cR+5, 0, 2 * Math.PI);
   ctx.stroke();
   ctx.beginPath();
   ctx.arc(r, r, cR, 0, 2 * Math.PI);
   ctx.clip();

  }

  //畫sin 曲線函數
  var drawSin = function(xOffset){
   ctx.save();

   var points=[]; //用於存放繪制Sin曲線的點

   ctx.beginPath();
   //在整個軸長上取點
   for(var x = sX; x < sX + axisLength; x += 20 / axisLength){
    //此處坐標(x,y)的取點，依靠公式 “振幅高*sin(x*振幅寬 + 振幅偏移量)”
    var y = -Math.sin((sX + x) * waveWidth + xOffset);

    var dY = mH * (1 - nowRange / 100 );

    points.push([x, dY + y * waveHeight]);
    ctx.lineTo(x, dY + y * waveHeight);
   }

   //封閉路徑
   ctx.lineTo(axisLength, mH);
   ctx.lineTo(sX, mH);
   ctx.lineTo(points[0][0],points[0][1]);
   ctx.fillStyle = '#1c86d1';
   ctx.fill();

   ctx.restore();
  };

  //寫百分比文本函數
  var drawText = function(){
   ctx.save();

   var size = 0.4*cR;
   ctx.font = size + 'px Microsoft Yahei';
   ctx.textAlign = 'center';
   ctx.fillStyle = "rgba(06, 85, 128, 0.8)";
   ctx.fillText(~~nowRange + '%', r, r + size / 2);

   ctx.restore();
  };

  var render = function(){
   ctx.clearRect(0, 0, mW, mH);

   rangeValue = range.value;

   if(IsdrawCircled == false){
    drawCircle();
   }

   if(nowRange <= rangeValue){
    var tmp = 1;
    nowRange += tmp;
   }

   if(nowRange > rangeValue){
    var tmp = 1;
    nowRange -= tmp;
   }

   drawSin(xOffset);
   drawText();

   xOffset += speed;
   requestAnimationFrame(render);
  }

  render();
 </script>
</body>
</html>

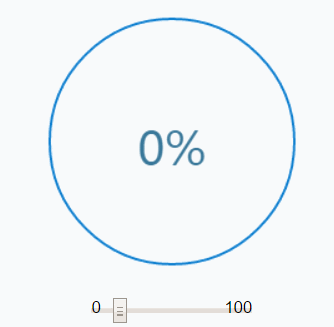

效果

感謝閱讀，希望能幫助到大家，謝謝大家對本站的支持！
